Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: CPET
Orzecznictwo: CE,ROHS
Numer modelu: CP-BS3003
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: ¥ 98500 yuan
Szczegóły pakowania: Opakowanie z drewnianego pudełka
Czas dostawy: 30 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 30 zestawów/miesiąc
Równomierność temperatury: |
±2°C |
Moc na kanał: |
600 W/CH |
Metoda chłodzenia: |
Układ chłodniczy |
Dokładność wilgotności: |
± 2% RH |
Załaduj precyzję: |
± (1% + 0,1% pełnej skali) |
Model modułu sterującego: |
Metoda sterowania PLC + ekranem dotykowym |
Ilość starzenia: |
60CH |
Tworzywo: |
Wnętrze i na zewnątrz ze stali nierdzewnej |
Metoda ogrzewania: |
Ogrzewanie elektryczne |
Waga: |
500 kg |
Okres gwarancji: |
12 miesięcy |
Równomierność temperatury: |
±2°C |
Moc na kanał: |
600 W/CH |
Metoda chłodzenia: |
Układ chłodniczy |
Dokładność wilgotności: |
± 2% RH |
Załaduj precyzję: |
± (1% + 0,1% pełnej skali) |
Model modułu sterującego: |
Metoda sterowania PLC + ekranem dotykowym |
Ilość starzenia: |
60CH |
Tworzywo: |
Wnętrze i na zewnątrz ze stali nierdzewnej |
Metoda ogrzewania: |
Ogrzewanie elektryczne |
Waga: |
500 kg |
Okres gwarancji: |
12 miesięcy |

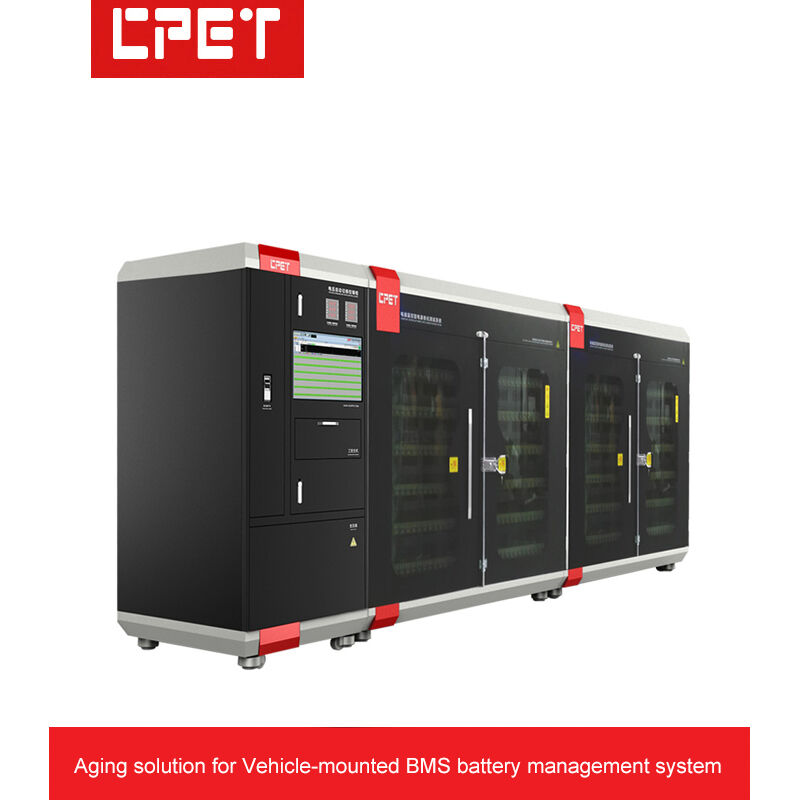

Urządzenie do wypalania w wysokiej temperaturze dla samochodowych systemów zarządzania baterią BMS
Sterownik PLC powinien być wyposażony w port sieciowy. Bezpiecznik nadprądowy powinien być połączony szeregowo między zasilaczem a produktem. Dokowanie pojazdu powinno być wyposażone w urządzenie pływające. Po osiągnięciu pozycji powinna istnieć blokada i sygnał wykrywania osiągnięcia pozycji. Wyłącznik różnicowoprądowy 32A z wyzwalaczem podnapięciowym. Czas nagrzewania od temperatury pokojowej do 85 stopni wynosi mniej niż 15 minut. Jest wyposażony w szafę sterowniczą elektryczną i wyświetlacz z interfejsem HDMI HD. Zmień prawą stronę sitodruku na PowerTest5211 CAN box CANET-4E-U 12 sztuk, z 2 częściami zapasowymi. Model zacisku MC: 148143, 24 sztuki, z 4 częściami zapasowymi w magazynie.
Całkowite wymiary szafy starzeniowej wynoszą: długość 1800 mm, szerokość 1400 mm, wysokość 1800 mm, a wysokość warstwy wynosi 300 mm. Produkt, w tym rozmiar nośnika, powinien być umieszczony w kolejności długości 350 mm, szerokości 200 mm i wysokości 180 mm.
Zaciski MC są umieszczone na każdej warstwie, a każdy zacisk zasila i komunikuje się z dwoma produktami. W całym kontenerze znajduje się 20 nośników, po 2 produkty w każdym nośniku, co daje łącznie 40 produktów. Dokowanie pojazdu powinno być wyposażone w urządzenie pływające. Po osiągnięciu pozycji powinna istnieć blokada i sygnał wykrywania osiągnięcia pozycji. Zgodnie z rozmiarem nośnika, rozsądnie zaprojektowano 4 (5) zaciski na każdej warstwie, tworząc pięciowarstwowy (czterowarstwowy) projekt.
| 1 | Wózek do testowania starzenia zasilacza — przegląd wyglądu i konstrukcji: | |
| A | Wymiary wózka (mm): | Typ z kontrolą temperatury: L1800 × W1400 × H1800 mm, 20 pozycji nośników, 40 pozycji produktów. (Wymiary można dostosować do wymagań) |
| B | Liczba warstw wózka: | Obszar umieszczania produktów: 4 warstwy |
| C | Wysokość warstwy wózka: | Wysokość warstwy umieszczania produktów: ok. 225 mm |
| D | Materiał konstrukcyjny wózka: | Blacha stalowa walcowana na zimno o grubości 2,0 mm |
| E | Rozpraszanie ciepła w obszarze obciążenia: | Wentylator turbinowy zamontowany na górze z wylotem do góry (ułatwia kontrolę temperatury otoczenia) |
| F | Izolacja międzywarstwowa i antystatyczna: | Głębokość półki 520 mm, powierzchnia z bakelitu z otworami wentylacyjnymi |
| G | Forma konstrukcyjna wózka: | Obszar testowy oddzielony od obszaru sterowania elektrycznego |
| H | Blacha z widocznymi drzwiami szklanymi: | Obszar produktu jest zamknięty, z izolowanymi drzwiami szklanymi do oglądania |
| I | Inne: | Czujnik dymu zainstalowany w obszarze produktu szafy starzeniowej |
| 2 | Konfiguracja modułu sterowania, zasilanie DUT i ilość starzenia: | |
| A | Metoda komunikacji i sterowania: | Komunikacja Ethernet |
| B | Model modułu sterowania: | Sterowanie PLC + ekran dotykowy + komputer główny Huawei |
| C | Metoda zasilania: | 3 zasilacze Huawei dostarczone przez klienta zainstalowane w szafie |
| D | Moduł komunikacji produktu: | Każdy produkt jest wyposażony w 1 kanał CAN-to-Ethernet komunikujący się z komputerem głównym Huawei; łącznie 40 sygnałów CAN na szafę |
| E | Konfiguracja ilości starzenia: | 4 warstwy = 20 uchwytów na wózek; 2 produkty na uchwyt, łącznie 40 produktów na wózek |
| 3 | Wózek do testowania starzenia zasilacza — system elektryczny i kontroli temperatury: | |
| A | Metoda okablowania: | Porty DC i CAN produktu wyposażone w dedykowane zaciski MC (możliwość dostosowania do wymagań klienta) |
| B | Klawisze funkcyjne panelu: | Wyświetlacz napięcia wejściowego AC, przełącznik startu, przełącznik zatrzymania awaryjnego |
| C | Dokładność kontroli temperatury obszaru produktu: | Obszar produktu jest zamknięty drzwiami szklanymi izolowanymi; zakres kontroli temperatury 50–85°C, nie przekraczający 90°C; jednorodność temperatury w granicach ±3°C; rozgrzewanie od otoczenia do 85°C w mniej niż 15 minut |
| D | Zasada kontroli temperatury obszaru produktu: | Ogrzewanie niskotemperaturowe, wentylacja wywiewna przy nadmiernej temperaturze |
| E | Dystrybucja zasilania i sterowanie wózkiem: | Trójfazowe pięcioprzewodowe zasilanie 380V, monitorowanie komputerowe i ręczne sterowanie elektryczne. Czas starzenia ustawiany przez użytkownika w minutach |
| F | Moc znamionowa dystrybucji zasilania wózka: | 600W × 40 / 0,8 ≈ 8,0 kW; rzeczywista moc DUT obliczona na 200 W; zasilanie szafy starzeniowej, wentylacja wywiewna i ogrzewanie przy 12 kW; rzeczywiste zużycie energii ok. 20 kW |
| G | Metoda sterowania: | Sterowanie elektryczne obejmuje przełączanie ręczne/automatyczne; starzenie jest monitorowane w czasie rzeczywistym przez komputer |
| H | Ochrona bezpieczeństwa: | Ochrona uziemienia sprzętu, ochrona wyłącznika różnicowoprądowego, ochrona przed automatycznym wyłączeniem zasilania przez czujnik dymu itp. |
| I | Konfiguracja szafy sterowniczej: | Opcjonalnie: 22-calowy monitor HDMI HD do monitorowania |
| 4 | Główne funkcje systemu: | |
| A | Nadaje się do starzenia precyzyjnych urządzeń, takich jak kontrolery BMS, kontrolery radarowe, kamery itp. | |
| B | Dedykowane oprogramowanie monitorujące może być profesjonalnie opracowane i skonfigurowane, z niezależną własnością intelektualną i bez ryzyka prawnego | |
| C | Oprogramowanie do monitorowania starzenia objęte jest dożywotnią usługą aktualizacji; potężna skalowalność pozwala zaoszczędzić na inwestycjach w powielony sprzęt | |
| D | Parametry starzenia, ustawienia czasu, edycja sekwencji włączania/wyłączania (testowanie włączania/wyłączania zasilania DUT), obsługa automatycznego przełączania napięcia, zmiany obciążenia i innych funkcji programowalnych | |
| E | Automatyczne zaplanowane wyłączenie po zakończeniu starzenia, umożliwiające pracę bez nadzoru | |
| F | Komputer automatycznie wyświetla status przejścia/niepowodzenia zasilaczy DUT; widok okna wielu wózków do scentralizowanego zarządzania, oszczędzający siłę roboczą i poprawiający wydajność produkcji | |
| G | Komputer może przechowywać raporty danych starzenia DUT i parametry przetwarzania w celu identyfikowalności; obsługuje również skanowanie kodów kreskowych i przesyłanie do systemu MES | |
| H | Konwersja RS232 na RS485 wykorzystuje konwertery optycznie izolowane w celu poprawy niezawodności komunikacji i ochrony sprzętu przed uszkodzeniem przez piorun | |
| I | Każdy komputer może monitorować 18 urządzeń jednocześnie (każdy port szeregowy może podłączyć 63 urządzenia podrzędne; każdy komputer obsługuje do 18 portów szeregowych). Jest to standardowa konfiguracja szafy starzeniowej zasilacza | |
| J | Oprogramowanie do monitorowania starzenia zasilacza zawiera wbudowaną dokumentację pomocy techniczną do natychmiastowego rozwiązywania problemów operacyjnych | |
