Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: CPET
Orzecznictwo: CE,ROHS
Numer modelu: CP-MCU063002
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: ¥ 98500 yuan
Szczegóły pakowania: Opakowanie z drewnianego pudełka
Czas dostawy: 30 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 30 zestawów/miesiąc
Materiał konstrukcji wózka: |
Blacha stalowa walcowana na zimno o grubości 2,0 mm |
Wysokość warstwy wózka: |
350 mm do lokowania produktu |
Zainstalowany model modułu obciążenia:: |
Silnik chłodzony wodą |
Model modułu zasilania:: |
Stos ładujący o mocy 20 kW |
Materiał konstrukcji wózka: |
Blacha stalowa walcowana na zimno o grubości 2,0 mm |
Wysokość warstwy wózka: |
350 mm do lokowania produktu |
Zainstalowany model modułu obciążenia:: |
Silnik chłodzony wodą |
Model modułu zasilania:: |
Stos ładujący o mocy 20 kW |

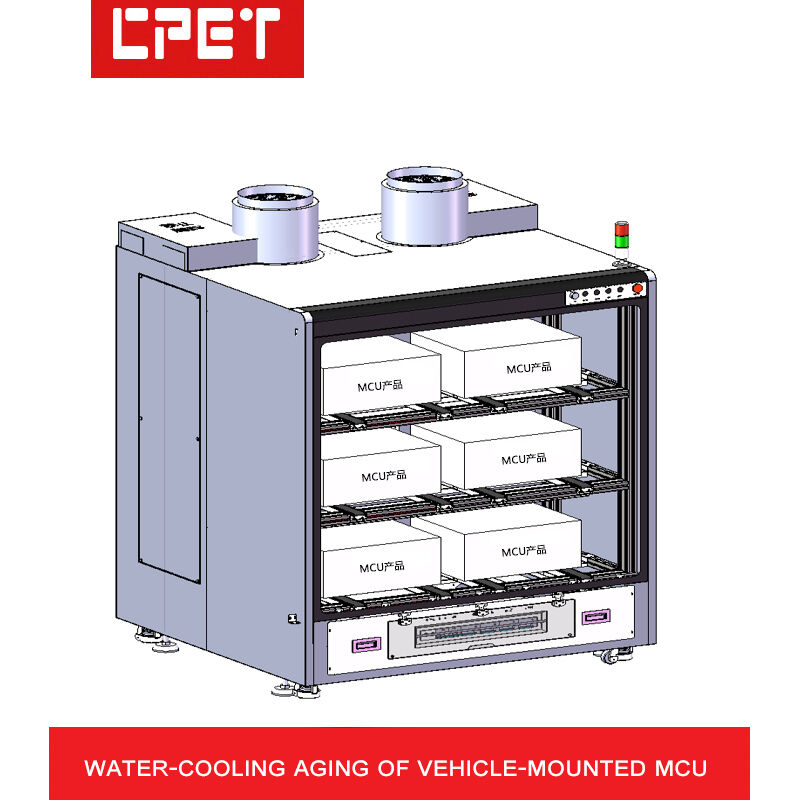

Wodochłodzony induktor Nowa Energia Mikrodomena Kontroler Sprzęt do badań starzenia
Parametry techniczne
| 1 | Wzór i struktura starzenia się szafki | |
| A | Wymiary wózka (mm): | Typ otwarty: konfiguracja 2+1, 3200*1600*1890mm (przystosowany na żądanie) |
| B | Liczba warstw wózka: | 3 warstwy do umieszczania produktu; obciążenia rozmieszczone według położenia |
| C | Wysokość warstwy wózka: | 350 mm do umieszczania produktu |
| D | Materiał konstrukcji wózka: | 2Płyty stalowe walcowane na zimno o grubości 0,0 mm |
| E | Rozpraszanie ciepła w strefie obciążenia: | Wentylator wydechowy turbiny z górnym przeciągiem (dla łatwej regulacji temperatury otoczenia) |
| F | Izolacja międzywarstwowa i antystatyczna: | Obudowa z blachy metalowej z otworami wentylacyjnymi na powierzchni |
| G | Formularz konstrukcji wózka: | Strefa badawcza na dole, strefa obciążenia na górze |
| H | Struktura gabinetu: | Strefa otwartego typu produktów |
| Ja... | Inne: | Alarm dymny zainstalowany w strefie produktu szafki starzenia |
| 2 | Konfiguracja modułu, badana moc zasilania i ilość starzenia | |
| A | Metoda sterowania modułem: | Komunikacja CAN i RS485; komputer hosta za pośrednictwem komunikacji RS232 |
| B | Model zainstalowanego modułu obciążenia: | Silnik chłodzony wodą |
| C | Model modułu zasilania: | 20 kW ładowarki |
| D | Metoda izolacji modułu: | Elektryczne kanały modułu obciążenia wykorzystują optoizolację (izolację komunikacyjną i zasilania) |
| E | Tryb ładowania modułu: | Reaktywny tryb wysokiego prądu |
| F | Architektura projektowania modułów: | Wzornictwo o długiej trwałości (własność intelektualna) |
| G | Konfiguracja ilości modułu: | Każda szafa starzenia jest skonfigurowana z 6 ładowarkami, 6 silnikami chłodzonymi wodą, 6 pomocniczymi źródłami zasilania i 1 podwoziem komunikacyjnym |
| H | Ilość produktu do starzenia: | Każda szafka do starzenia może starzyć 6 jednostek produktów MCU o mocy 11KW/200-800V; jeden zestaw starzeje 6 produktów |
| 3 | Urządzenia sterujące i sterujące temperaturą | |
| A | Metoda okablowania: | Komunikacja AC/DC itp., podłączona do obciążenia za pośrednictwem kabli przejściowych i terminali dokujących (dostosowalna do wymagań klienta) |
| B | Klucze funkcji panelu: | Wyświetlacz napięcia biegnącego, przełącznik startowy, wyłącznik awaryjnego zatrzymania |
| C | Dokładność kontroli temperatury strefy produktu: | Żadnego |
| D | Zasada kontroli temperatury strefy produktu: | Żadnego |
| E | Rozkład i sterowanie mocą wózka: | 380V trójfazowa pięciodrukowa dystrybucja, monitorowanie komputerowe |
| F | Pojemność dystrybucji mocy wózka: | 11 kW*12 jednostek/0,8/≈100 kW; sprawdzona sprawność zasilania obliczona na 80%, zasilanie szafki starzenia i moc wentylatora wydechowego 6 kW; sprawność oszczędności energii obliczona na 70%,rzeczywiste zużycie energii około 110 kW |
| G | Metoda kontroli: | Elektryczne sterowanie obejmuje przełączanie ręczne/automatyczne; monitorowanie komputerowe w czasie rzeczywistym podczas starzenia |
| H | Ochrona bezpieczeństwa: | Ochrona uziemienia urządzenia, ochrona przełącznika przed wyciekiem, ochrona automatycznego wyłączenia alarmu dymu itp. |
| Ja... | Konfiguracja szafki sterującej: | Konfiguracja z systemem sterowania, gospodarzem przemysłowym, wyświetlaczem itp. do monitorowania |
| 4 | Główne funkcje systemu | |
| A | Stosowane do starzenia sterowników MCU, sterowników VCU, konwerterów DCDC, źródeł zasilania OBC i innych produktów | |
| B | Bezpłatna konfiguracja samodzielnie opracowanego oprogramowania do monitorowania starzenia się mocy, z własnością intelektualną i bez ryzyka prawnego | |
| C | Wykorzystanie programowalnych elektronicznych modułów obciążenia do monitorowania napięcia wyjściowego, prądu, mocy i innych parametrów | |
| D | Starzejące się dedykowane oprogramowanie monitorujące korzysta z usługi aktualizacji, z potężną skalowalnością, oszczędzając wielokrotne inwestycje w sprzęt | |
| E | Parametry starzenia, ustawienia czasu, edycja sekwencji ON/OFF (badanie mocy testowanego produktu włączania/wyłączania), obsługa automatycznego przełączania napięcia, przełączania obciążenia i inne funkcje programowalne | |
| F | Automatyczne wyłączenie w czasie badającego zasilania po zakończeniu starzenia, wygodne do pracy bez nadzoru | |
| G | Komputer automatycznie wyświetla status sprawdzonych produktów zasilania; okna wielokrotne dla scentralizowanego zarządzania, oszczędności operatorów i poprawy wydajności produkcji | |
| H | Komputer może przechowywać raporty o starzeniu się danych i przetestowane parametry procesu zasilania w celu identyfikowania; obsługuje również skanowanie kodów kreskowych i przesyłanie systemu MES | |
| Ja... | RS232 do RS485 wykorzystuje optoizolowany konwerter, zwiększając niezawodność komunikacji i zapobiegając uszkodzeniom sprzętu przez błyskawice | |
| J | Każdy komputer może monitorować 18 urządzeń jednocześnie (każdy port seryjny może połączyć 63 niewolników, każdy komputer obsługuje do 18 portów seryjnych) | |
| K | Oprogramowanie do monitorowania starzenia się mocy ma wbudowaną dokumentację pomocy, ułatwiającą natychmiastowe rozwiązywanie problemów operacyjnych | |
| 5 | Parametry i kontrola chłodzenia wodnym | |
| A | Wymagania dotyczące rur chłodzących wodą: | Każda szafa do starzenia jest podzielona na 3 warstwy, każda warstwa szczeliny ma 1 wejście wody i 1 wyjście wody; obwód wodny każdego produktu jest niezależnie sterowany; 3 warstwy mają łącznie 6 wejścia i 6 wyjścia;2 szafki do starzenia mają 12 wlotów i wyjść |
| B | Wpływ i wyjście wody: | Dostosowywalne na żądanie |
| C | Wymagania dotyczące sterowania zaworami: | Automatycznie regulować prędkość przepływu wody zgodnie z temperaturą |
| D | Kontrola temperatury wody wejściowej: | Temperatura pomieszczenia do 85°C |
| E | System kontroli ciśnienia wody: | 0.05-0.15MPa (regulowane) |
| F | Kontrola przepływu wody: | 0-15 L/MIN (regulowane) |
| G | Ciepło chłodzące: | Obliczone przy wytwarzaniu ciepła 2 kW na pozycję |
| H | Złącza do rur wodnych: | Każdy obwód wykorzystuje łączniki do szybkiego dokowania; wydmuchać wodę przed odłączeniem łącznika |
| Ja... | Wymagania dotyczące bezpieczeństwa obwodów wodnych: | Izolacja wodno-elektryczna; każdy obwód posiada czujnik ciśnienia różniczkowego i czujnik wycieku, skonfigurowany z czujnikami zanurzenia w wodzie.urządzenie automatycznie wyłącza dostawę wody i alarmy |
