Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: CPET
Orzecznictwo: CE,ROHS
Numer modelu: CP-IOC3001
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: ¥ 98500 yuan
Szczegóły pakowania: Opakowanie z drewnianego pudełka
Czas dostawy: 30 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 30 zestawów/miesiąc
Materiał konstrukcji wózka:: |
Blacha stalowa walcowana na zimno |
Tryb ładowania modułu odzyskiwania energii:: |
Tryby ładowania CC, CV, CR, CP |
Metoda kontroli wejścia:: |
Automatyczna kontrola programu |
Okres gwarancji: |
1 rok |
Materiał konstrukcji wózka:: |
Blacha stalowa walcowana na zimno |
Tryb ładowania modułu odzyskiwania energii:: |
Tryby ładowania CC, CV, CR, CP |
Metoda kontroli wejścia:: |
Automatyczna kontrola programu |
Okres gwarancji: |
1 rok |

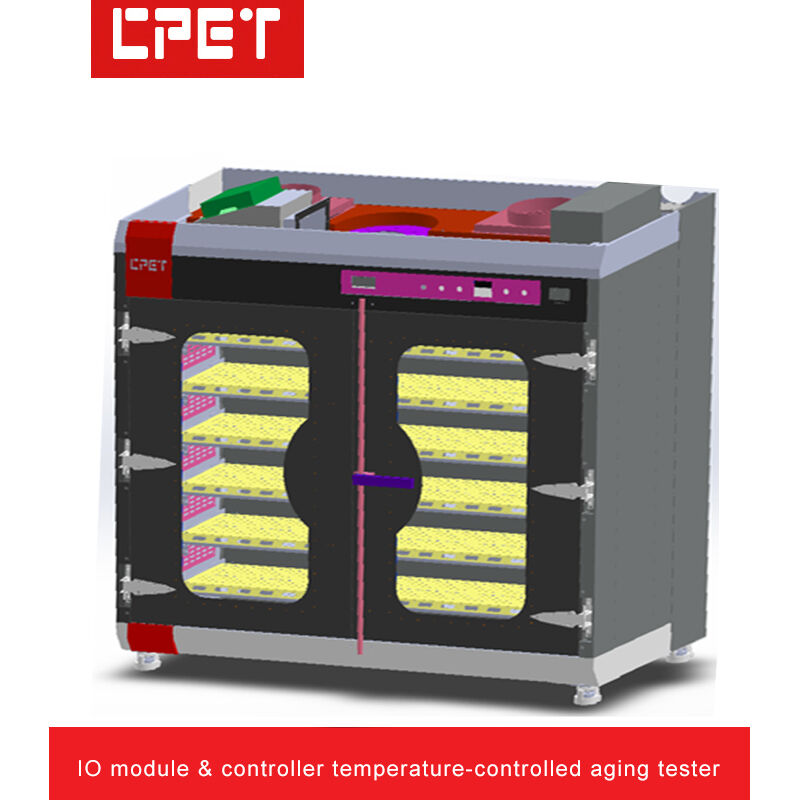

Nowy moduł IO pojazdu energetycznego i sterownik
Parametry techniczne
| 1 | Wzór i struktura starzenia szafki: | |
| A | Ilość produktu do starzenia: | Każda szafa do starzenia może starzyć 24 PCS produktów wyjściowych 4-16 kanałów, 12 PCS produktów wyjściowych 17-32 kanałów (2 kanały wyjściowe równolegle) |
| B | Wymiary urządzenia (mm): | Jednorazowa szafka starzenia: L2050mm x W1200mm x H2200mm (oszacowane, rzeczywiste wymiary zgodnie z wymaganiami projektowymi). |
| C | Liczba warstw wózków: | 6 warstw, 4 produkty PCS na warstwę |
| D | Wysokość i szerokość warstwy wózka: | Szerokość warstwy 320 mm, wysokość 170 mm |
| E | Materiał konstrukcji wózka: | 2Płytka stalowa walcowana na zimno o grubości 0,0 mm, odniesienie do wyglądu wzornictwa przemysłowego |
| F | Metoda chłodzenia obszaru obciążenia: | Wentylator wysokotemperaturowy, typ wydechowy |
| G | Metody izolacji międzywarstwowej i antystatycznej: | Laminat epoksydowy z otworami chłodzącymi |
| H | Typ konstrukcji wózka: | Obciążenie umieszczone w obszarze produktu, izolacja przednia-twardnia |
| Ja... | Struktura regulacji temperatury: | Obszar produktów: temperatury kontrolowane, podgrzewanie niskiej temperatury, wydechy o nadmiarze temperatury |
| 2 | Wprowadzenie do projektu | |
| A | Metoda sterowania modułem: | Komunikacja RS485, komunikacja RS232 z komputerem hosta |
| B | Zainstalowane obciążenie ERS: | 3-120V/0.2-10A/150W/8CH (szczegółowe informacje w specyfikacji) |
| C | Metoda izolacji modułu odzysku energii: | Elektryczne kanały modułu obciążenia wykorzystują optoizolację (izolację komunikacyjną i zasilania) |
| D | Tryb ładowania modułu odzyskiwania energii: | Tryby obciążenia CC, CV, CR, CP |
| E | Architektura projektu modułu odzyskiwania energii: | Wzornictwo o długiej trwałości (własność intelektualna) |
| F | Konfiguracja modułu programowalnego obciążenia, falownika i prądu stałego: | CP8530 x 24 (1 PCS produktu na 1 PCS obciążenia) / CP5312A x 8 (3 PCS produktów na 1 PCS falownika) Moduł programowalny prądu stałego: 20KW/200A 8-120V x 3 (8 produktów PCS na 1 moduł programowalny prądu stałego PCS) |
| G | Komunikacja produktu: | Każdy produkt wyposażony w 1 kanał CAN2.0 |
| H | Efektywność oszczędności energii: | Ok. 60-80% (zależy od poziomu napięcia wejściowego produktu) |
| 3 | Pojazd z silnikiem do starzenia się Elektryczne sterowanie i urządzenie do kontroli temperatury: | |
| A | Metoda okablowania: | Prąd wejściowy prądu przemiennego z gniazdkami przemysłowymi 15A (8 sztuk na warstwę), końcówki wyjściowe prądu stałego: złącza bananowe (szczegółowo zobacz strona P7) |
| B | Klucze funkcji panelu: | Wyświetlacz napięcia i prądu zmiennego wejścia, przełącznik startowy, przełącznik awaryjnego zatrzymania |
| C | Dokładność kontroli temperatury obszaru produktu: | Obszar produktu kontrolowane starzenie w temperaturze otoczenia, regulowalne od +5C do 85C. Dokładność temperatury +/-5C |
| D | Zasada kontroli temperatury obszaru produktu: | Ogrzewanie niskotemperaturowe, nadtemperaturowe spalinki |
| E | Metody dystrybucji i sterowania mocą wózka: | 380V trójfazowa pięciokrętowa dystrybucja zasilania, monitorowanie PC i ręczne sterowanie elektryczne |
| F | Pojemność dystrybucji mocy wózka: | 150W x 384 jednostki / 0,8 ~= 72KW, sprawdzona wydajność produktu obliczona na 80%, starzenie szafy samo zasilanie, ogrzewanie i wydechowe mocy 9KW |
| G | Metoda kontroli wejścia: | Automatyczne sterowanie programem |
| H | Ochrona przed starzeniem się szaf: | Ochrona uziemienia urządzenia, ochrona przełącznika przed wyciekiem, alarm dymny |
| Ja... | Konfiguracja urządzenia i wyświetlacza kabinetu sterowania: | 1. Przemysłowy komputer: ASUS PC przemysłowy, model D701MER, procesor I3-14100, RAM 8G DDR5, pamięć masowa 1T HDD + 256G SSD, system operacyjny WIN11 PRO, zasilanie 180W (ASUS) 2Wyświetlacz: Acer K222HQL, 21,5 cala, rozdzielczość 1920x1080 monitor LED, interfejs VGA |
| 4 | Przegląd głównych funkcji systemu: | |
| A | Odpowiedni do starzenia się sterowników/modulów IO, zasilaczy serwerów, zasilaczy PC, adapterów itp. | |
| B | Bezpłatne oprogramowanie do monitorowania starzenia z kontrolowaną temperaturą, z niezależnymi prawami własności intelektualnej i bez ryzyka prawnego | |
| C | Programowalne elektroniczne moduły obciążenia monitorują napięcie wyjściowe, prąd, moc i inne parametry | |
| D | Oprogramowanie do monitorowania starzenia obejmuje usługę modernizacji, silna skalowalność oszczędza wielokrotne inwestycje w sprzęt | |
| E | Parametry starzenia, ustawienie czasu, edycja sekwencji ON/OFF (test mocy produktu włączania/wyłączania), obsługa automatycznego przełączania napięcia, transformacji obciążenia i innych programowalnych funkcji | |
| F | Automatyczne wyłączanie w czasie po zakończeniu starzenia, wygodne do pracy bez nadzoru | |
| G | PC automatycznie wyświetla sprawdzone produkty energetyczne, widok okna wielowłosowego dla scentralizowanego zarządzania, oszczędza operatorów i poprawia wydajność produkcji | |
| H | PC przechowuje raporty o starzeniu się danych, parametry procesu są identyfikowalne; obsługuje również skanowanie kodów kreskowych i przesyłanie do systemu MES | |
| Ja... | RS232 do RS485 wykorzystuje optoizolowany konwerter, poprawia niezawodność komunikacji i zapobiega uszkodzeniom sprzętu przez błyskawice | |
| J | Każdy PC (skarbiec sterujący) może jednocześnie monitorować wiele szaf starzenia (obecna konstrukcja: 1 szafa sterująca obsługuje 4 szafy starzenia) | |
| K | Inteligentny licznik energii, oprogramowanie systemowe automatycznie zbiera i monitoruje energię odzyskaną z obciążenia, rzeczywistą zużywaną energię, całkowite zużycie energii i automatycznie oblicza efektywność odzyskiwania | |
| L | Wspiera pobieranie danych z systemu MES (aktywne pobieranie danych), automatyczne przechodzenie stacji, automatyczne pobieranie blokad wadliwych, automatyczne odzyskiwanie parametrów starzenia przez kod kreskowy produktu | |
| M | Oprogramowanie do monitorowania starzenia się mocy z wbudowaną dokumentacją pomocy w celu natychmiastowego kierowania obsługą | |
| N | Napięcie wejściowe szafki starzenia: AC380V trójfazowe. | |
