Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: CPET
Orzecznictwo: CE,ROHS
Numer modelu: CP-C3006
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: ¥ 25000 yuan
Szczegóły pakowania: Opakowanie z drewnianego pudełka
Czas dostawy: 30 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 30 zestawów/miesiąc
Rozmiar wózka (mm):: |
Dł.1820*szer.660*wys.1670mm |
Materiał:: |
Zimny arkusz |
elektroniczny moduł obciążenia:: |
8 szansy |
Liczba warstw:: |
6 |
Rozmiar wózka (mm):: |
Dł.1820*szer.660*wys.1670mm |
Materiał:: |
Zimny arkusz |
elektroniczny moduł obciążenia:: |
8 szansy |
Liczba warstw:: |
6 |

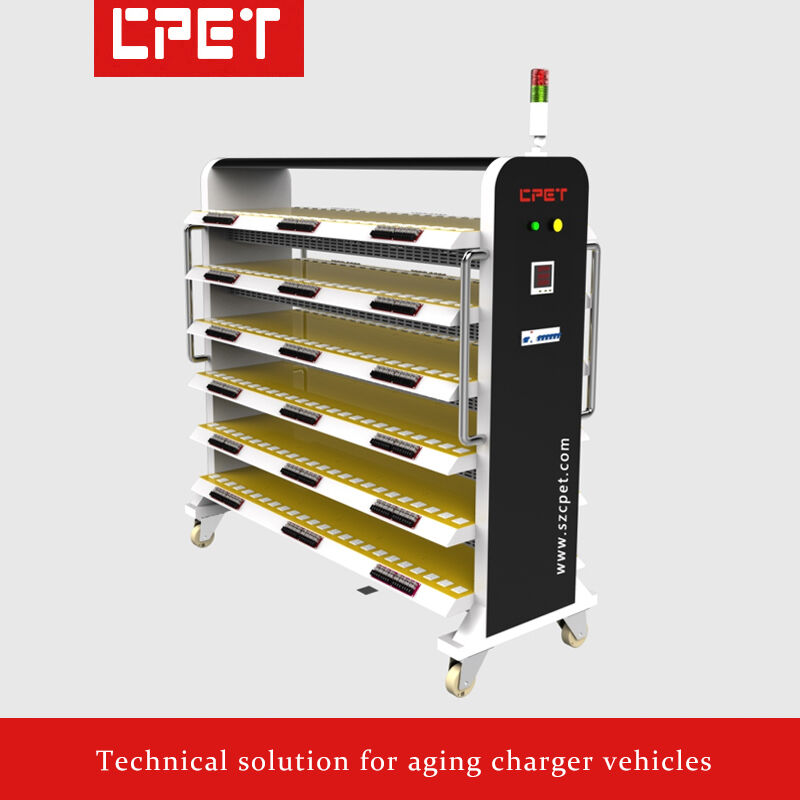

Stojak do testowania starzenia zasilaczy do telefonów komórkowych i pojazdów elektrycznych
| 1 | Krótkie wprowadzenie do wyglądu i konstrukcji wózka do starzenia zasilaczy: | |
| A | Rozmiar wózka (mm): | D1820*S660*W1670mm |
| B | Liczba poziomów: | 6 |
| C | Wysokość: | 195mm |
| D | Materiał: | Stal walcowana na zimno |
| E | Metoda rozpraszania ciepła dla obszaru obciążenia: | Górny wentylator turbinowy z wylotem górnym (wygodny do kontroli temperatury otoczenia) |
| F | Metody izolacji międzywarstwowej i antystatyczne: | Epoksydowa płyta izolacyjna z otworami wentylacyjnymi na powierzchni |
| G | Forma konstrukcji płyty warstwowej: | Obsługa dwustronna, z elektronicznym obciążeniem umieszczonym pośrodku |
| 2 | Wprowadzenie do konfiguracji modułów obciążenia elektronicznego, mocy testowanego zasilacza i liczby pozycji starzenia: | |
| A | Tryb sterowania modułem obciążenia elektronicznego: | Tryb komunikacji RS485, tryb komunikacji RS232 komputera nadrzędnego |
| B | Model zainstalowanego modułu obciążenia elektronicznego: | CP8118 (2-100V,0.05-5A/CH) |
| C | Tryb izolacji modułu obciążenia elektronicznego: | Kanał modułu obciążenia elektronicznego wykorzystuje izolację fotoelektryczną (izolacja komunikacyjna i zasilająca). |
| D | Liczba zainstalowanych modułów obciążenia elektronicznego: | Sześć jednostek jest zainstalowanych na każdym poziomie środkowego obszaru obciążenia, łącznie sześć poziomów, z 36 jednostkami zainstalowanymi na całym pojeździe |
| E | Tryb ładowania obciążenia elektronicznego: | Tryb CC/CV: W trybie CC kanały mogą być używane równolegle |
| F | Architektura projektowa obciążenia elektronicznego: | Brak kondensatorów elektrolitycznych, brak przekaźników, projekt o długiej żywotności (z niezależnymi prawami własności intelektualnej) |
| G | Liczba kanałów modułu obciążenia elektronicznego: | 8CH (8 kanałów) |
| H | Moc znamionowa pojedynczego kanału modułu obciążenia: | Moc testowanego zasilacza na pojedynczy kanał 50W/CH jest poniżej 50W |
| I | Liczba produktów starzonych równolegle na podwójnym kanale: | Zasilacze o mocy 100W lub mniejszej 144 sztuki |
| 3 | Wprowadzenie do urządzeń elektronicznych sterujących i kontrolujących temperaturę wózka do starzenia zasilaczy: | |
| A | Metoda okablowania: | Terminal wejściowy AC to gniazdo kartowe, a okablowanie płyty adaptera DC to gniazdo żeńskie DC + listwa zaciskowa |
| B | Klawisze funkcyjne panelu: | Wyświetlacz napięcia wejściowego AC, przełącznik start, przełącznik awaryjnego zatrzymania |
| C | Dokładność kontroli temperatury w obszarze produktu: | NIE |
| D | Zasada kontroli temperatury w obszarze produktu: | NIE |
| E | Metody dystrybucji i kontroli zasilania dla wózków: | Dystrybucja zasilania trójfazowego pięcioprzewodowego 220V; Monitorowanie komputerowe i ręczne sterowanie elektroniczne |
| F | Moc dystrybucyjna wózka: | 50W*288 jednostek /0.80=22KW. Sprawność testowanego zasilacza jest obliczana na 80% |
| G | Tryb sterowania: | System sterowania elektronicznego posiada przełączanie ręczne/automatyczne i jest monitorowany w czasie rzeczywistym przez komputer podczas starzenia |
| I | Ochrona bezpieczeństwa: | Ochrona uziemienia sprzętu, ochrona wyłącznika różnicowoprądowego, alarm dymu i automatyczne wyłączanie zasilania itp. |
| 4 | Wprowadzenie do głównych funkcji systemu: | |
| A | Dotyczy starzenia zasilaczy, takich jak ładowarki i adaptery | |
| B | Dowolna konfiguracja samodzielnie opracowanego oprogramowania do monitorowania starzenia zasilaczy, z niezależnymi prawami własności intelektualnej i bez ryzyka prawnego | |
| C | Napięcie wyjściowe, prąd i parametry mocy są monitorowane za pomocą programowalnych modułów obciążenia elektronicznego | |
| D | Oprogramowanie do monitorowania starzenia cieszy się bezpłatną usługą aktualizacji i ma dużą skalowalność, oszczędzając powtarzające się inwestycje w sprzęt | |
| E | Parametry starzenia można ustawić dla całego pojazdu, całego poziomu i poszczególnych produktów | |
| F | Parametry starzenia, ustawienie czasu, edycja czasu włączania/wyłączania (dla testu włączania/wyłączania testowanego produktu), obsługa automatycznego przełączania napięcia, transformacji obciążenia i innych funkcji są programowalne | |
| G | Funkcja automatycznego i regularnego wyłączania zasilania po zakończeniu starzenia testowanego zasilacza jest wygodna do pracy bez nadzoru | |
| H | Komputer automatycznie wyświetla jakość testowanych produktów zasilających. Okno pokazuje wiele pojazdów do scentralizowanego zarządzania, oszczędzając operatorów i poprawiając wydajność produkcji | |
| I | Komputer może przechowywać raport danych starzenia zasilacza, a parametry procesu zasilacza są łatwe do prześledzenia. Ponadto, posiada skanowanie kodów kreskowych i obsługuje przesyłanie danych do systemu MES | |
| J | RS485 wykorzystuje konwertery izolacji fotoelektrycznej w celu zwiększenia niezawodności komunikacji i zapobiegania uszkodzeniu sprzętu przez uderzenia pioruna | |
| K | Każdy komputer może jednocześnie monitorować 18 urządzeń. (Każdy port szeregowy może być podłączony do 63 urządzeń podrzędnych, a każdy komputer obsługuje maksymalnie 18 portów szeregowych.) | |
| L | Oprogramowanie do monitorowania starzenia zasilaczy jest wyposażone w wbudowaną dokumentację pomocy, ułatwiającą natychmiastowe rozwiązywanie problemów operacyjnych | |
