Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: CPET
Orzecznictwo: CE,ROHS
Numer modelu: CP-40w3001
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: ¥ 52000 yuan
Szczegóły pakowania: Opakowanie z drewnianego pudełka
Czas dostawy: 30 dni roboczych
Zasady płatności: T/T, akredytywa
Możliwość Supply: 30 zestawów/miesiąc
Rozmiar wózka (MM): |
L2050*W880*H1900 |
Liczba warstw:: |
6 |
Wysokość, szerokość: |
Wysokość 170 mm, szerokość 320 mm |
Tworzywo: |
Zimny arkusz |
Rozmiar wózka (MM): |
L2050*W880*H1900 |
Liczba warstw:: |
6 |
Wysokość, szerokość: |
Wysokość 170 mm, szerokość 320 mm |
Tworzywo: |
Zimny arkusz |

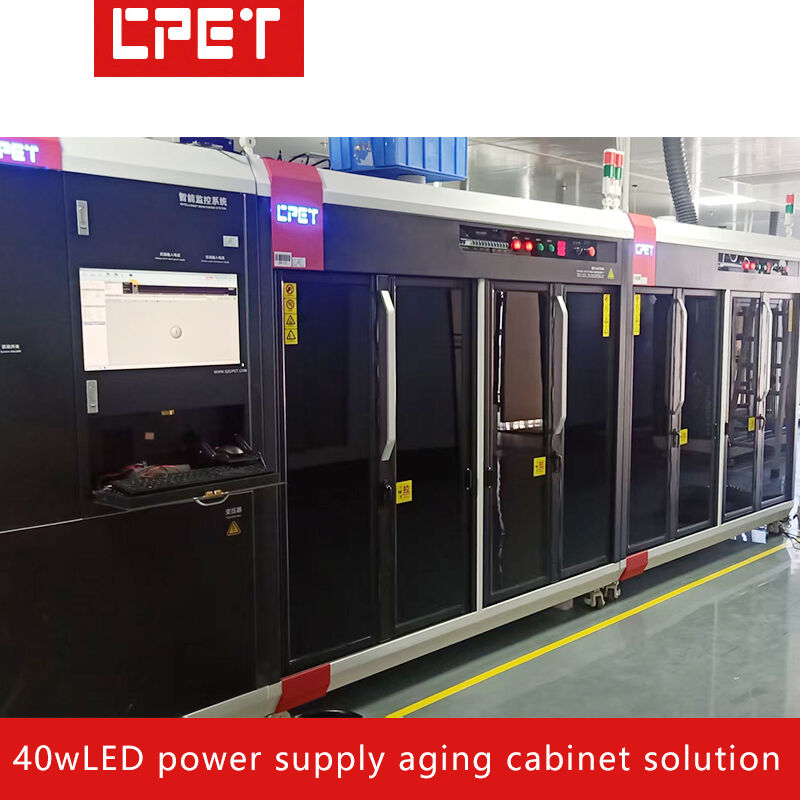

Urządzenie do testowania starzenia zasilaczy medycznych o mocy 40W, 240-bitowych, z kontrolą temperatury
Dotyczy zasilaczy LED, zasilaczy sieciowych, ładowarek, zasilaczy impulsowych i zasilaczy sterowania przemysłowego
| 1 | Krótkie wprowadzenie do wyglądu i konstrukcji wózka do starzenia zasilaczy: | |
| A | Rozmiar wózka (mm): | L2050*W880*H1900 |
| B | Liczba warstw: | 6 |
| C | Wysokość, szerokość: | Wysokość 170 mm, szerokość 320 mm |
| D | Materiał: | Stal walcowana na zimno |
| E | Metoda rozpraszania ciepła dla obszaru obciążenia: | Górny wentylator turbinowy wyciągowy typu górnego (wygodny do kontroli temperatury otoczenia), z obszarem obciążenia oddzielonym od obszaru produktu, a kanały zimnego i gorącego powietrza również oddzielone |
| F | Metody izolacji międzywarstwowej i antystatyczne: | Epoksydowa płyta izolacyjna z otworami wentylacyjnymi na powierzchni |
| G | Forma konstrukcji płyty warstwowej: | Warstwy 4 i 5 można odwrócić w celu ułatwienia operacji od dołu |
| H | Widoczna konstrukcja drzwi przesuwnych ze stopu aluminium: | Obszar produktu jest zamknięty składanymi, dwuwarstwowymi drzwiami ze szkła izolacyjnego |
| I | Inne: | W obszarze produktu szafy starzeniowej zainstalowano oświetlenie ułatwiające obsługę |
| 2 | Wprowadzenie do konfiguracji modułów obciążenia elektronicznego, mocy testowanego zasilacza i liczby pozycji starzenia: | |
| A | Tryb sterowania modułem obciążenia elektronicznego: | Tryb komunikacji RS485, tryb komunikacji RS232 komputera nadrzędnego |
| B | Model zainstalowanego modułu obciążenia elektronicznego: | CP8108 (2-500V, 0,2-10A/CH) |
| C | Tryb izolacji modułu obciążenia elektronicznego: | Kanał modułu obciążenia elektronicznego wykorzystuje izolację fotoelektryczną (izolacja komunikacyjna i zasilania). |
| D | Liczba zainstalowanych modułów obciążenia elektronicznego: | Na każdej warstwie obszaru obciążenia zainstalowano 5 jednostek, łącznie 6 warstw. Na całym pojeździe zainstalowano łącznie 30 jednostek. |
| E | Tryb ładowania obciążenia elektronicznego: | W trybach CC/CV/CR/CP/LED kanały mogą być używane równolegle w dowolnym trybie |
| F | Architektura projektowa obciążenia elektronicznego: | Brak kondensatorów elektrolitycznych, brak przekaźników, projekt o długiej żywotności (z niezależnymi prawami własności intelektualnej) |
| G | Liczba kanałów modułu obciążenia elektronicznego: | 8CH (8 kanałów) |
| H | Moc znamionowa pojedynczego kanału modułu obciążenia: | Zasilanie 40W/CH na kanał do pomiaru z mocą poniżej 100W |
| I | Liczba równoległych dwukanałowych produktów starzeniowych: | 240 jednostek zasilaczy o mocy 40W/10A lub mniejszej |
| 3 | Wprowadzenie do urządzeń sterowania elektronicznego i kontroli temperatury wózka do starzenia zasilaczy: | |
| A | Metoda okablowania: | Port AC: Kabel mobilny + zacisk głośnikowy; Porty DC: 5,5*2,1/5,5*2,5/4,0*1,75/3,5*1,35, po jednym gnieździe żeńskim 4DC + przełącznik równoległy + zacisk głośnikowy |
| B | Klawisze funkcyjne panelu: | Wyświetlacz napięcia wejściowego AC, przełącznik start, wyłącznik awaryjny |
| C | Dokładność kontroli temperatury w obszarze produktu: | Zakres kontroli temperatury: Temperatura pokojowa do 55°C, ±5°C |
| D | Zasada kontroli temperatury w obszarze produktu: | Ogrzewanie niskotemperaturowe, wyciąg nadmiernej temperatury |
| E | Metody dystrybucji mocy i sterowania dla wózków: | Dystrybucja zasilania trójfazowego pięcioprzewodowego 220V; Monitorowanie komputerowe i ręczne sterowanie elektroniczne |
| F | Moc dystrybucji wózka: | 100W*192 jednostki /0,80=24KW. Sprawność testowanego zasilacza jest obliczana na 80% |
| G | Tryb sterowania: | System sterowania elektrycznego posiada przełączanie ręczne/automatyczne. Podczas starzenia jest monitorowany w czasie rzeczywistym przez komputer. Szafa sterownicza pobiera trójfazowe 380V i wyprowadza 90V/120V/240V/277V, jednocześnie sterując 4 szafami starzeniowymi (opcjonalnie dla klientów) |
| H | Urządzenie izolacji termicznej: | Obszar produktu jest wyposażony w drzwi ze szkła hartowanego z ramą ze stopu aluminium i kanały powietrzne po obu stronach |
| I | Ochrona bezpieczeństwa: | Ochrona uziemienia sprzętu, ochrona wyłącznika różnicowoprądowego, alarm dymu i ochrona przed automatycznym wyłączeniem zasilania itp. |
| 4 | Wprowadzenie do głównych funkcji systemu: | |
| A | Dotyczy zasilaczy LED, zasilaczy sieciowych, ładowarek, zasilaczy impulsowych i zasilaczy sterowania przemysłowego | |
| B | Dowolna konfiguracja samodzielnie opracowanego oprogramowania do monitorowania starzenia zasilaczy, z niezależnymi prawami własności intelektualnej i bez ryzyka prawnego | |
| C | Napięcie wyjściowe, prąd i parametry mocy są monitorowane za pomocą programowalnych modułów obciążenia elektronicznego | |
| D | Oprogramowanie do monitorowania starzenia posiada bezpłatną usługę aktualizacji i ma dużą skalowalność, co pozwala zaoszczędzić na powtarzających się inwestycjach w sprzęt | |
| E | Parametry starzenia można ustawić dla całego pojazdu, całej warstwy i poszczególnych produktów | |
| F | Parametry starzenia, ustawienie czasu, edycja czasu włączania/wyłączania (dla testu włączania/wyłączania testowanego produktu), obsługa automatycznego przełączania napięcia, transformacji obciążenia i innych funkcji są programowalne | |
| G | Funkcja automatycznego i regularnego wyłączania zasilania po zakończeniu starzenia testowanego zasilacza jest wygodna do pracy bez nadzoru | |
| H | Komputer automatycznie wyświetla jakość testowanych produktów zasilających. Okno pokazuje wiele pojazdów do scentralizowanego zarządzania, oszczędzając operatorów i poprawiając wydajność produkcji | |
| I | Komputer może przechowywać raport danych starzenia zasilacza, a parametry procesu zasilacza są łatwe do prześledzenia. Dodatkowo, posiada skanowanie kodów kreskowych i obsługuje przesyłanie do systemu MES | |
| J | RS485 wykorzystuje konwertery izolacji fotoelektrycznej w celu zwiększenia niezawodności komunikacji i zapobiegania uszkodzeniom sprzętu spowodowanym uderzeniami pioruna | |
| K | Każdy komputer może jednocześnie monitorować 18 urządzeń. (Każdy port szeregowy może być podłączony do 63 urządzeń podrzędnych, a każdy komputer obsługuje maksymalnie 18 portów szeregowych.) | |
| L | Oprogramowanie do monitorowania starzenia zasilaczy jest wyposażone w wbudowaną dokumentację pomocy, co ułatwia natychmiastowe rozwiązywanie problemów operacyjnych | |
