Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: CPET
Orzecznictwo: CE,ROHS
Numer modelu: CP-GW3002
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: ¥ 68500 yuan
Szczegóły pakowania: Opakowanie z drewnianego pudełka
Czas dostawy: 30 dni roboczych
Zasady płatności: T/T, akredytywa
Możliwość Supply: 30 zestawów/miesiąc
Wymiary ciężarówki: |
Dł.1840*szer.1220*wys.1600mm |
Liczba poziomów pojazdów:: |
5 |
Materiał konstrukcji ciężarówki:: |
Zimny arkusz |
Model modułu sterującego:: |
Metoda sterowania PLC + ekranem dotykowym |
Wymiary ciężarówki: |
Dł.1840*szer.1220*wys.1600mm |
Liczba poziomów pojazdów:: |
5 |
Materiał konstrukcji ciężarówki:: |
Zimny arkusz |
Model modułu sterującego:: |
Metoda sterowania PLC + ekranem dotykowym |

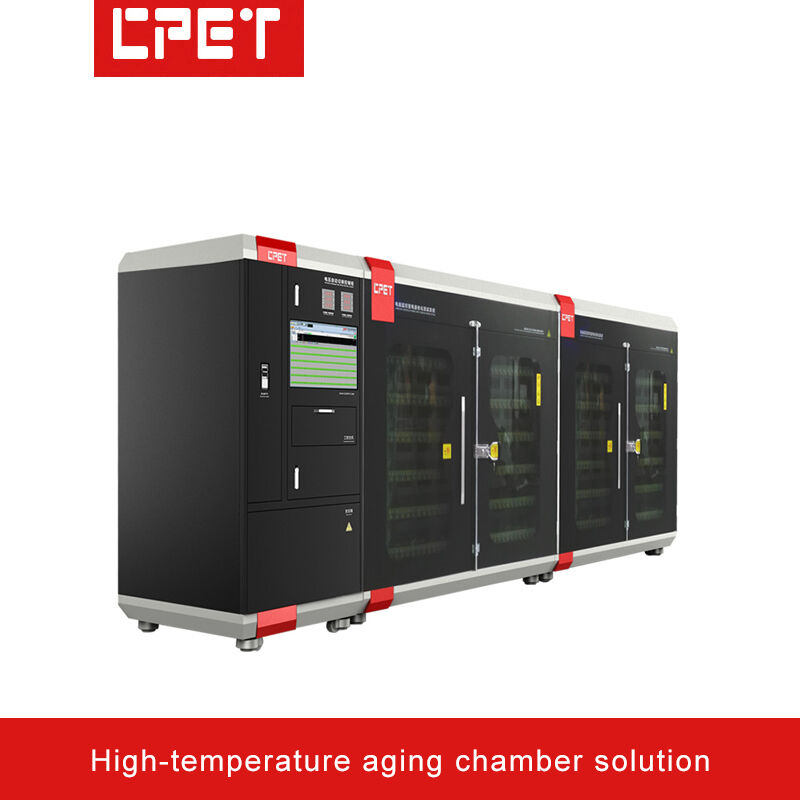

Urządzenia do testowania starzenia w wysokiej temperaturze precyzyjnych elementów kamer sterowanych radarem
| 1 | Wprowadzenie do urządzeń sterujących i sterujących temperaturą na ławce do starzenia energii: | |
| A | Wymiary ciężarówki | L1840*W1220*H1600mm, z 60 pozycjami produktów. |
| B | Liczba poziomów pojazdów: | 5 |
| C | Wysokość podłogi i szerokość platformy pojazdu: | Wysokość warstwy produktu wynosi 170 mm |
| D | Metoda rozpraszania ciepła: | Wyrzutnik wydechowy górnej turbiny, zamontowany na górze (dla wygodnej kontroli temperatury otoczenia) |
| E | Materiał konstrukcji ciężarówki: | Płytka walcowana na zimno, nowy wygląd wzornictwa przemysłowego |
| F | Metody izolacji międzywarstwowej i antystatyczne: | Poławka ma szerokość 400 mm i ma otwory rozpraszające ciepło na powierzchni |
| G | Formularz konstrukcji paneli: | Obszar badawczy jest odizolowany od obszaru elektronicznego sterowania |
| H | Zestaw aluminiowy: | Obszar produktu wyposażony jest w zamknięte i składane dwuskalowe drzwi izolacyjne ze szkła. |
| Ja... | Inne: | Obszar wyrobów szaf starzenia jest wyposażony w wykrywacz dymu |
| 2 | Wprowadzenie do konfiguracji modułu sterującego, mocy badanego produktu i ilości starzenia: | |
| A | Metoda sterowania komunikacją: | Metoda komunikacji RS485, górny komputer Metoda komunikacji RS232 |
| B | Model modułu sterującego: | Metoda sterowania PLC + ekranem dotykowym |
| C | Metoda zasilania: | Na każdym piętrze zainstalowane jest jedno źródło zasilania 12V60A, a na 5 piętrach jest łącznie 5 źródeł zasilania |
| D | Moduł komunikacji produktu: | Nie |
| E | Konfiguracja ilości starzenia: | Każda warstwa może pomieścić 12 produktów. Kompletny pojazd może zainstalować 60 produktów na 5 warstwach; produkty są umieszczone w 3 kolumnach na każdej warstwie |
| 3 | Wprowadzenie do urządzeń sterujących i sterujących temperaturą na ławce do starzenia energii: | |
| A | Sposób podłączenia: | Produkt jest zasilany wyłącznie prądem stałym. Każda jednostka jest skonfigurowana z zasilaniem 12V 4.5A. |
| B | Klawisze funkcji panelu: | Wyświetlacz napięcia biegnącego, przełącznik startowy, wyłącznik awaryjnego zatrzymania |
| C | Dokładność kontroli temperatury strefy produktu: | Obszar produktu jest zamknięty i wyposażony w szklane drzwi izolacyjne.Jednorodność temperatury wynosi ±3 stopnieCzas na podniesienie temperatury z temperatury pokojowej do 85 stopni to mniej niż 25 minut. |
| D | Zasada kontroli temperatury strefy produktu: | Ogrzewanie niskotemperaturowe, nadtemperaturowe powietrze wydechowe |
| E | Metody dystrybucji mocy i sterowania ciężarówką: | 380V trójfazowy pięciodrukowy system dystrybucji zasilania, monitorowanie komputerowe i ręczne sterowanie elektryczne. |
| F | Pojemność zasilania ciężarówki: | 30 W * 80 jednostek / 0,8 ≈ 3,0 kW. Wydajność badającego zasilania obliczana jest na 80%. Zasilanie starzenia szafy, wentylatora wydechowego, ogrzewania itp. jest ustawione na 13 kW;rzeczywiste zużycie energii elektrycznej wynosi około 18 kW |
| G | Metoda kontroli: | Elektroniczne sterowanie można przełączać między trybami ręcznym i automatycznym. Czas starzenia obsługuje tryby stałe 1,5H / 2H / 4H / 6H / 12H.np. 2 godziny i 10 minut. |
| H | Ochrona bezpieczeństwa: | ochrona uziemienia urządzenia, ochrona przełącznika przed wyciekiem, ochrona automatycznego wyłączenia w przypadku alarmu dymu,i drzwi mogą być otwarte tylko wtedy, gdy temperatura osiągnie pewien poziom - wszystkie te zabezpieczenia bezpieczeństwa |
| 4 | Wprowadzenie do głównych funkcji systemu: | |
| A | Odpowiednie do starzenia precyzyjnych komponentów, takich jak sterowniki BMS, sterowniki radarowe i kamery | |
| B | Można wykonywać profesjonalne opracowanie i konfigurację dedykowanego oprogramowania monitorowania. | |
| C | Oprogramowanie do monitorowania przestarzałości posiada usługę bezpłatnej aktualizacji przez całe życie, a jego funkcje skalowalności są potężne, oszczędzając inwestycje w sprzęt do wielokrotnego użytkowania | |
| D | Parametry starzenia, ustawienia czasu, edycja sekwencji ON/OFF (do testowania włączenia/wyłączenia badanego produktu), obsługa automatycznego przełączania napięcia,Transformacja obciążenia i inne funkcje są programowalne | |
| E | Funkcja automatycznego wyłączenia zasilania w celu starzenia się badanego źródła zasilania wyłączy zasilanie automatycznie po zakończeniu procesu starzenia, co sprawia, że jest wygodne do pracy bez nadzoru. | |
| F | Konwersja RS232 na RS485 wykorzystuje przetwornik izolacji optycznej w celu zwiększenia niezawodności komunikacji i zapobiegania uszkodzeniu sprzętu w wyniku uderzeń piorunów | |
| G | Oprogramowanie do monitorowania starzenia się zasilania jest wyposażone w dokument pomocy, który ułatwia szybkie rozwiązywanie wszelkich pytań operacyjnych | |
| H | Parametry starzenia można ustawić dla całego pojazdu, całej warstwy lub poszczególnych produktów | |
| Ja... | Komputer automatycznie wskazuje jakość testowanych produktów zasilania.oszczędność czasu operatorów i poprawa efektywności produkcji | |
