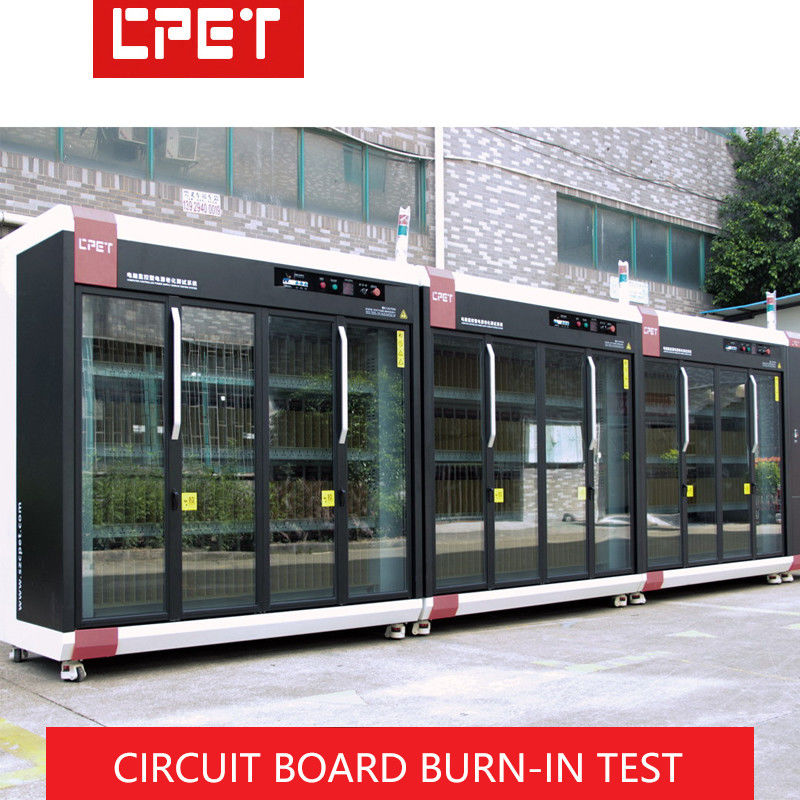

Szafki do palenia
struktury i
Ilość spalania
planowanie |
Rozmiar wózka (mm) |
L2050*W1250*H2050mm (rozmiar jednej szafki do palenia) |
| Liczba warstw wózka |
4 warstwy, głębokość powierzchni produktu 400 mm, (6 pozycji spalania na warstwę) |
| Wysokość wózka |
175 mm |
| Materiał konstrukcji wózka |
20,0 mm grubości płyty walcowanej na zimno, |
| Metoda chłodzenia powierzchni obciążenia |
Typ górnego wiatru wydechowego turbiny (łatwo kontrolować temperaturę otoczenia)
|
| Izolacja warstwy i metoda antystatyczna |
Płyty izolacyjne epoksydowe z otworami rozpraszającymi ciepło na powierzchni
|
| Ogólna struktura pomieszczenia spalinowego |
Zaadoptuj mobilny kabinet podzielony Burn-in; piękny wygląd i łatwe w przemieszczaniu i łączeniu
|
Wprowadzenie do energetyki
moduł odzyskiwania
konfiguracja, moc
z badanej mocy
dostawa i spalanie
ilość |
Tryb sterowania modułem odzyskiwania energii |
Tryb komunikacji RS485, górny komputer używa trybu komunikacji RS232
|
| Zdolność zasilania prądem stałym |
10-100Vdc/1-30A/3kW (regulowane napięcie i prąd) |
| Tryb izolacji elektronicznego modułu obciążenia |
Kanał modułu obciążenia elektronicznego przyjmuje izolację fotoelektryczną (izolacja komunikacji i zasilania)
|
| Pojemność nośna ładunku elektronicznego |
8 kanałów 1-400Vdc/10A/150W ((wspiera QC3.0/PD3.1),4 kanały 3-60VDC /40A/500W
|
| Liczba zainstalowanych ładunków elektronicznych |
1. pojedyncza szafa do palenia jest skonfigurowana z zestawami CP8104/48;
|
| Liczba produktów spalinowych w całej szafce |
48 sterowników BMS o mocy mniejszej niż 3,2 kW w jednej szafce
|
sterowanie elektryczne
i temperatury
urządzenie sterujące dla
moc Paliwo
szafa |
Przesłanie |
Interfejs określony przez klienta; port wejściowy jest gniazdkiem |
| Klawisze funkcji panelu |
Wyświetlacz napięcia biegnącego, przełącznik startowy, przełącznik awaryjnego zatrzymania
|
Rozkład i sterowanie mocą wózka
tryb |
380V trójfazowa pięciodrukowa dystrybucja; monitorowanie komputerowe i automatyczne sterowanie elektryczne
|
| Rozdzielenie mocy w wózku |
Jednorazowa komora do spalania wynosi 3000W*8/0.85≈23KW, a zmierzona wydajność energetyczna obliczana jest na 85% |
| Sposób kontroli |
Elektryczne sterowanie obejmuje przełączanie ręczne/automatyczne, które jest monitorowane przez komputer w czasie rzeczywistym podczas zapalania.Elektryczna szafa sterująca może rozszerzyć automatyczną funkcję przełączania napięcia AC
|
| Ochrona bezpieczeństwa |
Ochrona uziemienia urządzenia, ochrona przełącznika przed wyciekiem, ochrona automatycznego wyłączenia alarmu dymu itp.
|
Wprowadzenie do
główne funkcje
system |
Bezpłatna konfiguracja samodzielnie opracowanego specjalnego oprogramowania do monitorowania energii spalania, z niezależnymi prawami własności intelektualnej i bez ryzyka prawnego
|
|
Funkcja automatycznego wyłączenia zasilania na końcu Burn-in badane źródło zasilania jest wygodne dla bez nadzoru
|
|
he Raport danych o wypaleniu badanego źródła zasilania, parametry procesu badanego źródła zasilania są łatwe do śledzenia; ponadto posiada skanowanie kodów kreskowych i obsługuje przesyłanie danych do systemu MES
|
|
Oprogramowanie do monitorowania zasilania Burn-in ma wbudowany plik pomocy, który jest wygodny do natychmiastowego rozwiązywania pytań operacyjnych
|
