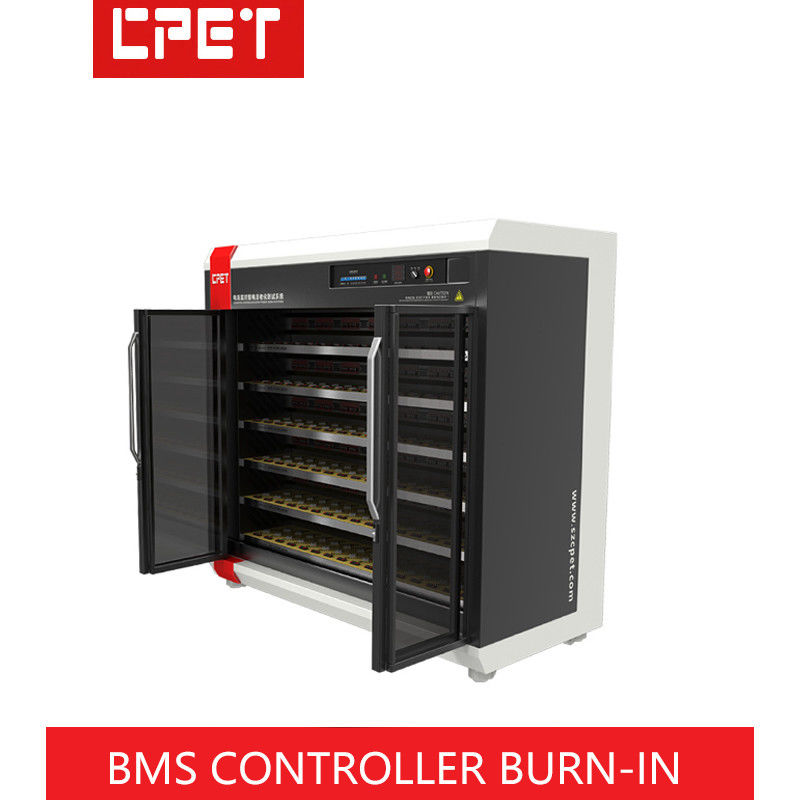

Szafki do palenia
struktury i
Ilość spalania
planowanie |
Rozmiar wózka (mm) |
L2050*W1250*H2050mm (rozmiar jednej szafki do palenia) |
| Liczba warstw wózka |
6 warstw, głębokość powierzchni produktu 400 mm, (8 pozycji spalania na warstwę) |
| Wysokość wózka |
175 mm |
| Materiał konstrukcji wózka |
Płyty walcowane na zimno |
| Metoda chłodzenia powierzchni obciążenia |
Typ górnego wiatru wydechowego turbiny (łatwo kontrolować temperaturę otoczenia) |
| Izolacja warstwy i metoda antystatyczna |
Płyty izolacyjne epoksydowe z otworami rozpraszającymi ciepło na powierzchni |
| Ogólna struktura pomieszczenia spalinowego |
Zaadoptuj mobilny kabinet podzielony Burn-in; piękny wygląd i łatwe w przemieszczaniu i łączeniu |
Wprowadzenie do energetyki
moduł odzyskiwania
konfiguracja, moc badanej mocy
ilość dostaw i ilość spalania |
Metoda sterowania modułem odzyskiwania energii |
Tryb komunikacji RS485, górny komputer używa trybu komunikacji RS232 |
| Zainstalować model modułu umiejętności |
CP8601, 8PCS w jednej szafce |
| Zdolność zasilania prądem stałym |
10-100Vdc/1-30A/3kW (regulowane napięcie i prąd) |
| Tryb izolacji modułu odzysku energii |
Kanał modułu obciążenia elektronicznego przyjmuje izolację fotoelektryczną (izolacja komunikacji i zasilania) |
| Pojemność modułu odzysku energii |
Pojemność obciążenia: 2,5-60Vdc/0,5-240A/3,2 kW ( napięcie, prąd regulowany) |
| Liczba zainstalowanych modułów źródła prądu stałego |
Każda szafka burn-n jest skonfigurowana z 24 modułami zasilania prądem stałym |
Projektowanie modułu odzyskiwania rgy
Architektura |
Brak przekaźnika, długotrwały system projektowania (niezależne prawa własności intelektualnej) |
| Liczba produktów spalinowych w całej szafce |
48 sterowników BMS o mocy mniejszej niż 3,2 kW w jednej szafce |
sterowanie elektryczne
i temperatury
urządzenie sterujące dla
moc Paliwo
szafa |
Przesłanie |
Interfejs określony przez klienta; port wejściowy jest gniazdkiem |
| Klawisze funkcji panelu |
Wyświetlacz napięcia biegnącego, przełącznik startowy, przełącznik awaryjnego zatrzymania |
| Tryb dystrybucji mocy i sterowania wózkiem |
380V trójfazowa pięciodrukowa dystrybucja; monitorowanie komputerowe i automatyczne sterowanie elektryczne |
| Rozdzielenie mocy w wózku |
Jednorazowa komora do spalania wynosi 3000W*8/0.85≈23KW, a zmierzona wydajność energetyczna obliczana jest na 85% |
| Sposób kontroli |
Elektryczne sterowanie obejmuje przełączanie ręczne/automatyczne, które jest monitorowane przez komputer w czasie rzeczywistym podczas zapalania.Elektryczna szafa sterująca może rozszerzyć automatyczną funkcję przełączania napięcia AC |
| Ochrona bezpieczeństwa |
Ochrona uziemienia urządzenia, ochrona przełącznika przed wyciekiem, ochrona automatycznego wyłączenia alarmu dymu itp. |
