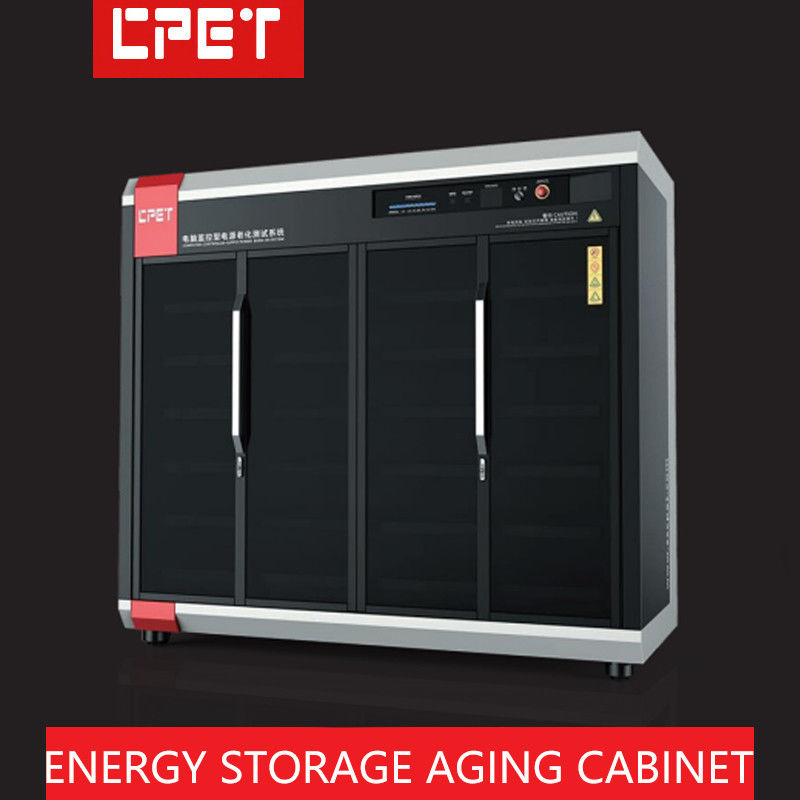

Struktura szafy do palenia
i ilość spalania
planowanie |
Rozmiar wózka (mm) |
L2050*W880*H2050mm (rozmiar jednej szafki do palenia) |
| Liczba warstw wózka |
4 warstwy, głębokość powierzchni produktu 400 mm, (12 pozycji spalania na warstwę) |
| Wysokość wózka |
350 mm |
| Materiał konstrukcji wózka/kolor wyglądu |
20,0 mm grubości płytka walcowana na zimno, biała dla komputera |
| Metoda chłodzenia powierzchni obciążenia |
Typ górnego wiatru wydechowego turbiny (łatwo kontrolować temperaturę otoczenia) |
| Izolacja warstwy i metoda antystatyczna |
Płyty izolacyjne epoksydowe z otworami rozpraszającymi ciepło na powierzchni |
| Ogólna struktura pomieszczenia spalinowego |
Zaadoptuj mobilny kabinet podzielony Burn-in; piękny wygląd i łatwe w przemieszczaniu i łączeniu |
Wprowadzenie do energetyki
moduł odzyskiwania
konfiguracja, moc
z badanej mocy
dostawa i spalanie
ilość |
Metoda sterowania modułem odzyskiwania energii |
Tryb łączności RS485, tryb łączności RS232 dla górnego komputera |
| Zainstalowanie modelu modułu zużycia energii |
CP8118 |
| Liczba zainstalowanych modułów zużycia energii |
8 zestawów modułów 8CH na warstwę, 32 zestawy szaf do palenia |
| Zainstalowanie modelu modułu odzysku energii |
CP8506 +CP5302 |
| Metoda izolacji modułu odzysku energii |
Kanał modułu obciążenia elektronicznego przyjmuje izolację fotoelektryczną (izolacja komunikacji i zasilania) |
| Liczba zainstalowanych modułów odzysku energii |
4 zestawy modułów odzyskiwania energii 8CH na piętro, 8 zestawów całej szafki Burn-in, 6 zestawów modułów falowników jednofazowych 5KW podłączonych do sieci |
| Ramy projektowania modułu odzysku energii |
Brak przekaźnika, długotrwały system projektowania (niezależne prawa własności intelektualnej) |
| Liczba produktów spalinowych w całej szafce |
Jednorazowa szafa wydajność 8 prądu stałego (50W/100V/5A) wydajność prądu przemiennego (220V/500W) poniżej 32 źródeł zasilania magazynowania energii |
Wprowadzenie elektrycznych
kontrolę i temperaturę
urządzenie sterujące dla mocy
Szafki do palenia |
Przesłanie |
Interfejs określony przez klienta; port wejściowy jest gniazdkiem |
| Klawisze funkcji panelu |
Wyświetlacz napięcia biegnącego, przełącznik startowy, przełącznik awaryjnego zatrzymania |
| Tryb dystrybucji mocy i sterowania wózkiem |
380 V trójfazowa pięciodrukowa dystrybucja energii; monitorowanie komputerowe i automatyczne sterowanie elektryczne |
| Rozdzielenie mocy w wózku |
W przypadku jednej szafki do spalania 500W*32 zestawy/0,85=20KW, zmierzona sprawność energetyczna obliczana jest na 85% |
| Sposób kontroli |
Elektryczne sterowanie obejmuje przełączanie ręczne/automatyczne i jest monitorowane przez komputer w czasie rzeczywistym, gdy jest włączane.Elektryczna szafa sterująca może rozszerzyć automatyczną funkcję przełączania napięcia AC |
| Ochrona bezpieczeństwa |
Ochrona uziemienia urządzenia, ochrona przełącznika przed wyciekiem, ochrona automatycznego wyłączenia alarmu dymu itp. |
